IEC62560-2015.球泡灯安规测试项目及检测设备图文


IEC 62560:2015 LED Lamp

1. SCOPE
—额定功率：<60W
—额定电压：50-250V
—灯头标准：B15d；B22d,E11;E12;E14;E17;E26;E27;E39;E40;GU10;GZ10;GX53

G9不能超过12g


刚才符合性测试参考标准IEC62031 Annex C和IEC60598-1 Annex Q
—标签
—说明
—产品的完整性
—100%产品测试
  电器测试：耐压最小1500Vac或者1500√2Vdc 1秒  过电流<5Ma
  或者  绝缘电阻500V   1秒  阻抗>2MΩ

低压LED球泡灯 ≤50V
CTL 34A/1547/DC

低压单端球泡灯灯头：G4，GU4，GU5.3，GX5.3，G6.35，GY4，GY6.35，GU7和G53等等

注：不能申请ENEC和CB
根据62838草案，G4球泡灯不能超过20g

—IEC 62560（clauses5,10,11.12,13 are applicable）
—IEC/EN 60061（IEC/EN 60061-1 Lamp caps and IEC/EN 60061-3 Gauges-see the relevant data sheets）.
—IEC/EN 61347-1（clause 14 and 16 are applicable）
—IEC/EN 60598-1（8 and 10）
—IEC/EN 62471
—IEC TR 62471-2

2. GENERAL REQUIREMENTS
1)不可维修，工厂封装的整体

2)每一个型号都需要被测试，除非机构一样可以挑选典型性样品

3)除非样品损坏，否则所有测试在一个样品上进行

3. MARKING
以下图标必须标注在灯体名牌上
1） 商标
2） 额定电压
3） 额定功率
4） 额定频率

以下信息可以标注在灯体
说明书或者保证任意一个地方
1） 额定电流
2） 重要警告
3） 不可调光符号
可调光球泡不需要打任何标注
不可调光仅指不能安装在家庭调光线中，外接调光器。
4） 不能再潮湿环境下使用：
Use in Dry Locations only 或 （IEC60417-6179-1（2014-10））

擦拭测试
15秒水和15秒己烷

4. INTERCHANGEABILITY
1） 灯头量规
2） 灯泡自身弯矩
3） 球泡重量限值

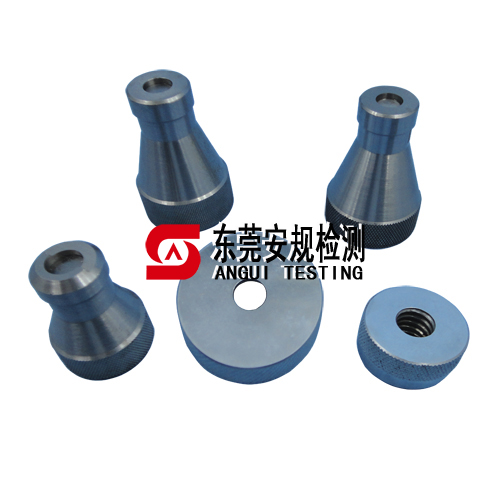

灯头量规如图所示：
5. PROTECTION AGAINST ACCIDENTAL CONTACT WITH LIVE PARTS
当球泡安装进IEC认证的灯座后，用符合
IEC60529的测试手指碰不到任何危险部件。
必要时施加10N的推力

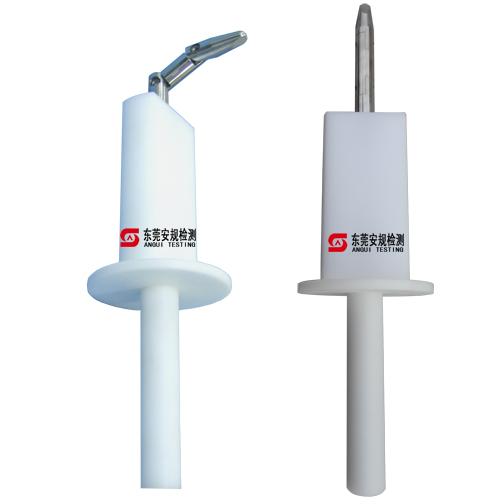

铰链试验手指如图所示：

6. INSULATION RESISTANCE AND ELECTRIC STRENGTH
AFTER HUMIDITY TREATMENT
1） 潮态
湿度：91-95%
温度：20-30℃
时间：48小时
2） 绝缘电阻
直流500V 打1分钟  绝缘阻抗要大于4MΩ
3） 电气强度
2000+4U  打一分钟  不能有闪烁和击穿，过电流不超过100mA
（交流或直流由工厂建议）

注：1.所有测试进行时不能离开潮态箱
2.如果产品表面有绝缘漆，需要把漆挂掉

7. MECHANICAL STRENGTH
1） 灯头扭矩测试（旋进旋出）
       力要缓慢施加，灯头与灯体之间的转动不能超过10°
2） 测试结束后，球泡还需满足第八章的绝缘电阻和电气强度

1）螺纹灯头的轴线强度测试
   测试结束后，灯头触电周围的绝缘不能有影响；9.2.1的扭矩测试也不能损坏灯头
8. CAP TEMPERATURE RISE
1） 测试需在球泡的额定电压下进行
2） 灯头温升不能超过120K
3） 测试方法：球泡灯灯头朝上并用电源线悬挂在防风箱里
   球泡距离防风箱的各个面都要大于200mm
   测试套筒：含镍99%以上
         维氏硬度135±15
             纹理尺寸接近于最大0.019mm
             厚度0.5±0.02mm

   弹性线：直径接近0.8mm
           长度接近套筒周长的1—1.5倍

   电源线：铜材质
   0.56-0.71mm²
   0.85-0.95的单根导体
           长度接近110mm

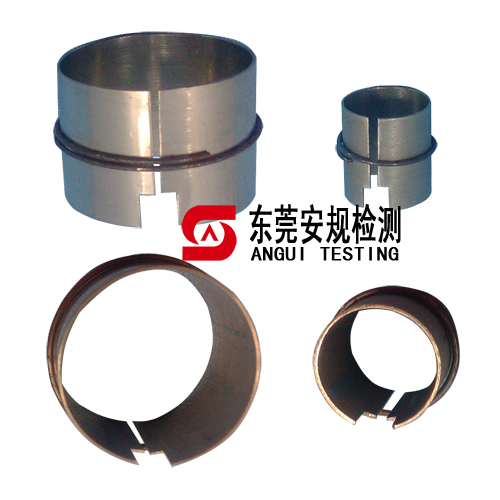

测试所需镍圈如图所示：
9. RESISTANCE TO HEAT
球压
125℃  固定载流部件的绝缘材料：壳体，PCB，骨架等等
80℃ 防触电的绝缘材料：灯罩等等
用20N的重物压1小时，压抗不能超过2mm

注：1．以上温度需要和温升测试材时的材料实测温度+25度作对比，取较高的指作球压
2．测试样品至少厚2.5mm，可以2个或多个样品叠加

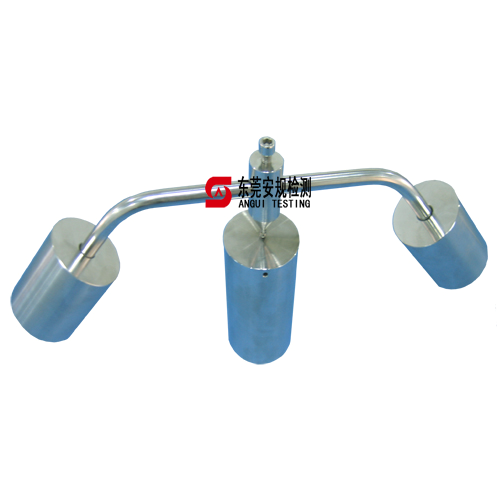

球压测试仪如图所示：

10. RESISTANCE TO FLAME AND IGNITION
所有固定载流部件和防触电作用的绝缘材料需要经受住650℃灼热丝测试.

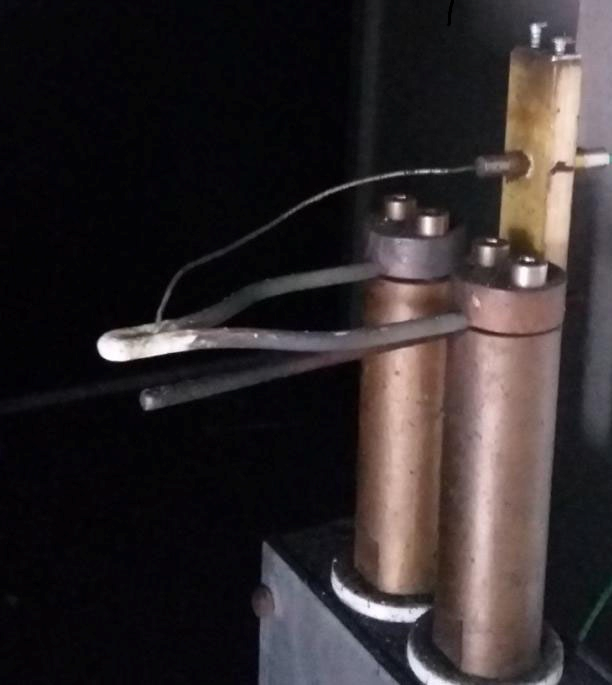

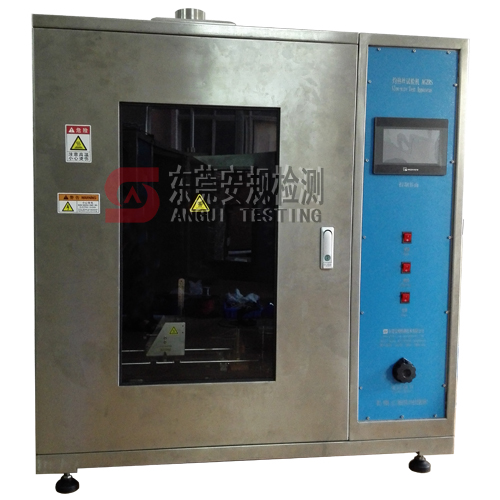

灼热丝试验机如图所示：

11. Fault conditions

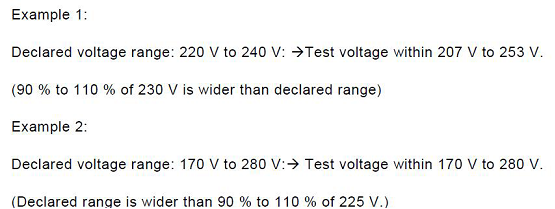

在实验室环境下，样品灯头朝上，在额定电压的0.9-1.1倍范围内进行元器件开短路测试，并且1次只能短路一个元器件。

测试需要进行8小时，并且测试中不能起火或者产生可燃性气体，导体不能外露。
还需满足第7章的防触电测试和第8章直流1000V的绝缘电阻测试

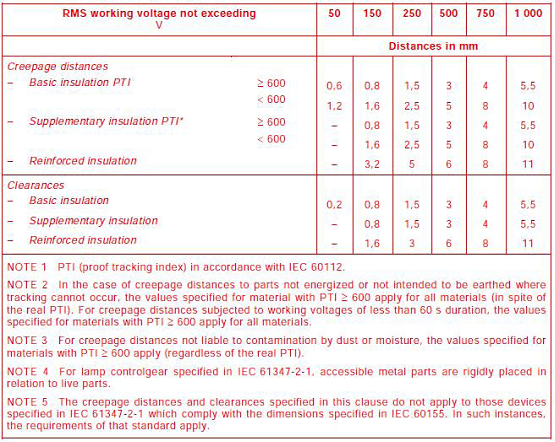

12. CREEPAGE DISTANCES AND CLEARANCE

针对于非SELV结构球泡
对于SELV结构球泡

爬电距离参考61347-1 Annex L

13. Abnormal operation
非调光灯泡误装入调光线路或者电子控制线路的潜在危险
在额定电压下，灯头朝上或包装上标识的位置摆放。

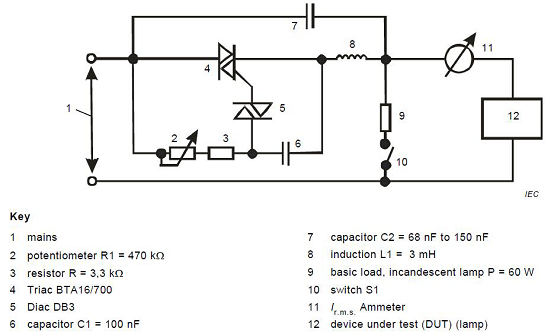

设置R1和S1,使Ir.m.s最大。
如果灯泡爱60分钟内故障了，Ir.m.s下调10%,在进行测试。直到达到60分钟稳定状态。
测试需要进行8小时，并且测试中不能起火或者产生可燃性气体，导体不能外露。

14. Photobiological safety

1）紫外辐射不能超过2 mW/klm
2）根据IEC TR 62778，蓝光危险必须为豁免或1类危险
3）红外辐射

15. AS/NZS IEC 62560:2014 APPENDIX ZZ

10.耐久和温升：
   240小时的耐久测试
   温升测试中金属外壳不超过73℃，非金属外壳不超过90℃
12.固定载流部件的非金属材料需要做750℃灼热丝
  如果材料的起燃时间超过2秒还需要做针焰试验
PCB需要做针焰测试，并且起燃时间不能超过15秒

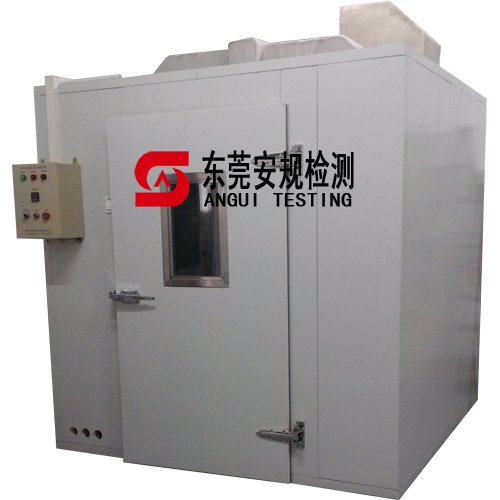

耐久性测试房如图所示：
-----以上由东莞安规整理提供
